膜片型

HSMPS-T双膜片-胀紧套式-联轴器

发布时间:2020/4/10 16:26:53  点击量:

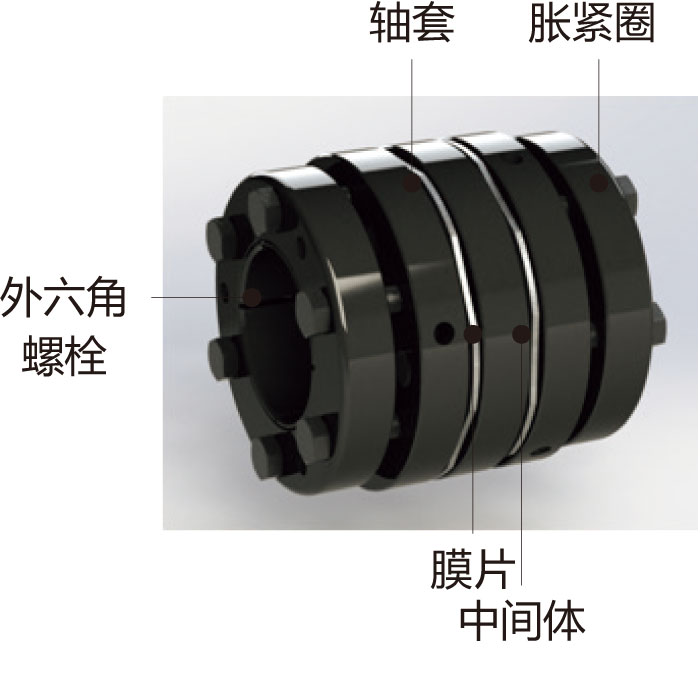

结构


特点

● 利用胀紧套联接的膜片型弹性联轴器

● 高扭矩刚性

● 高灵敏度

● 零回转背隙

● 顺时针和逆时针回转特性完全相同

● 不锈钢膜片补偿角向和轴向偏差

● 胀紧套式固定方式


材质

轴套

碳钢/发黑

不锈钢/电解

中间体

碳钢/发黑

不锈钢/电解

膜片

不锈钢

垫片

碳钢镀镍

固定膜片螺栓

SCM43512.9级)

四氧化三铁保护膜(黑)

外六角螺栓

SCM43512.9级)

四氧化三铁保护膜(黑)


用途

● 伺服电机、步进电机、精密电机等

● 高速、高精密位置控制

● 机床的进给轴、主轴

● XY轴滑台、分度台

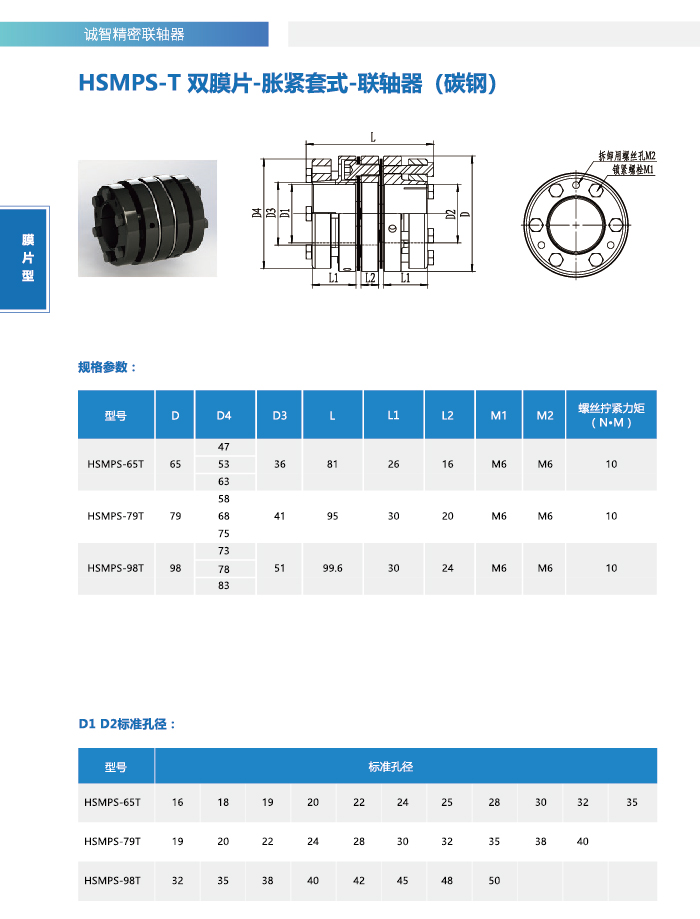

HSMPS-T1_画板 1.jpg

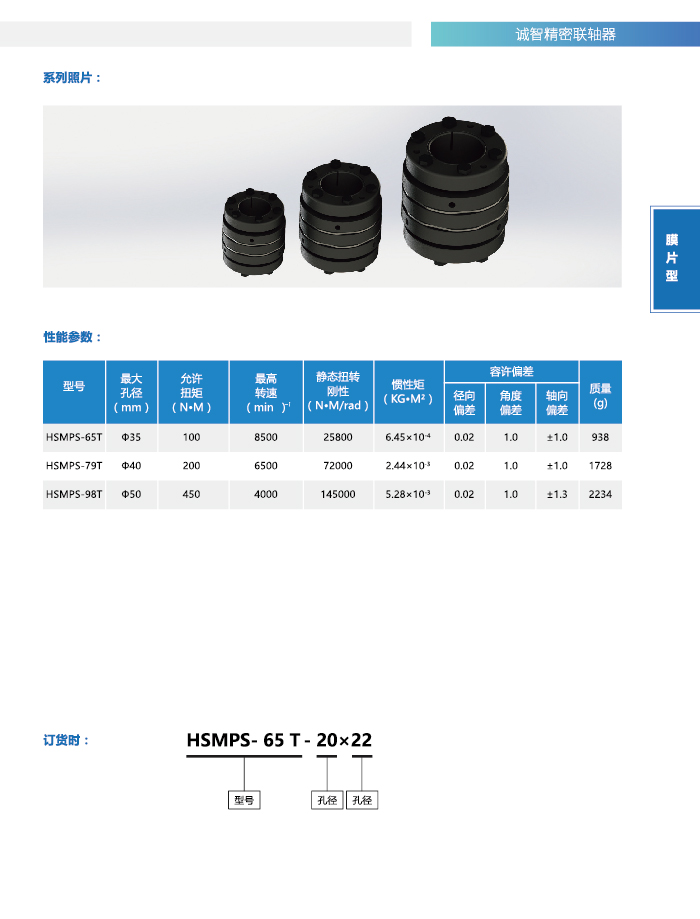

HSMPS-T2_画板 1.jpg
