梅花型

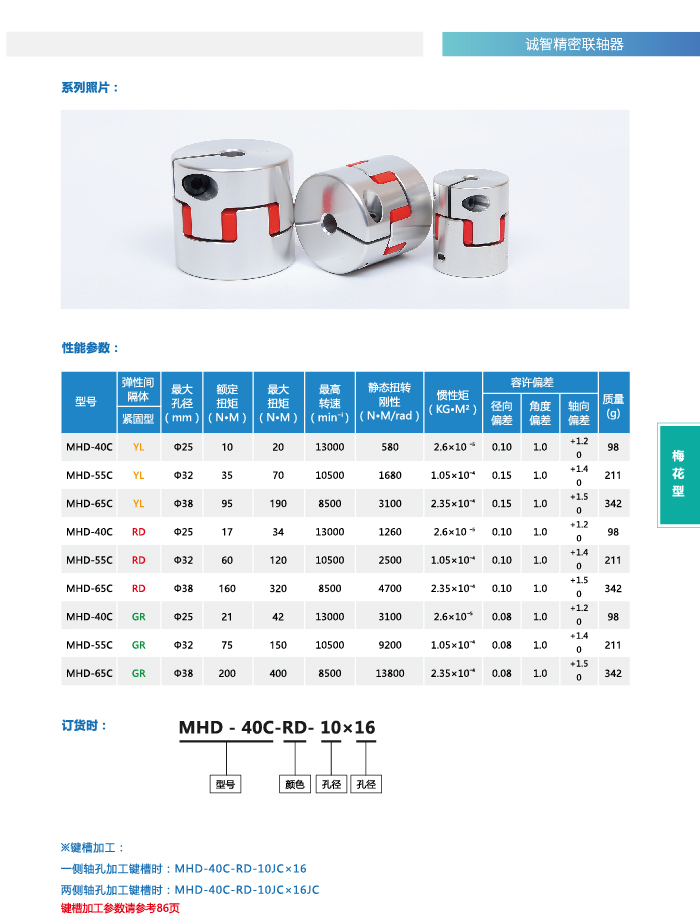

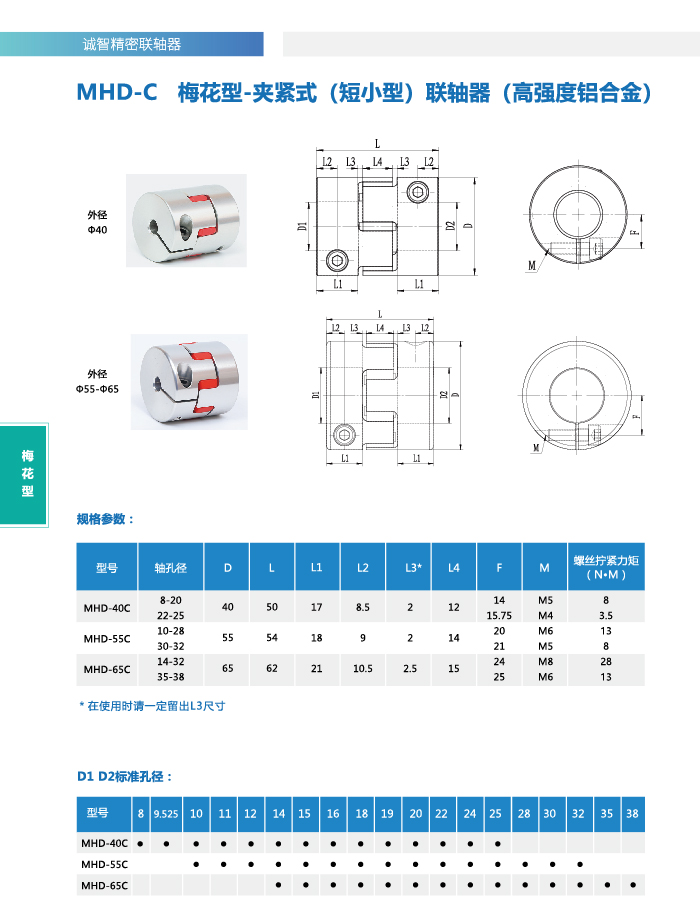

MHD-C 梅花型-夹紧式-(短小型)联轴器

发布时间:2018/12/27 16:52:09  点击量:

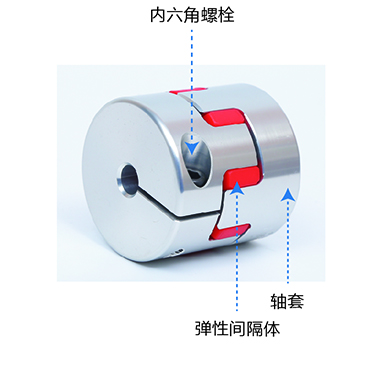

结构


结构

●梅花弹性体联接

●有三种不同硬度弹性体

●顺时针和逆时针回转特性完全相同

●可吸收振动、补偿径向、角向和轴向偏差

●高扭转刚性

●耐油性、电气绝缘性

●装卸简单方便

●夹紧螺丝固定方式



材质

轴套

高强度铝合金

阳极氧化处理

弹性间隔体

聚氨酯

内六角螺栓

SCM43512.9级)

四氧化三铁保护膜(黑)


用途

●伺服电机、步进电机、通用电机

●机床设备、钻攻机、加工中心XYZ轴驱动

●机器人、医疗器械

●精密位置定位控制

●减速机

●分度台、注塑成型机、印刷机等


零背隙

可选择一般及利用其预压缩结构的无背隙的2种使用方法。如考虑在无背隙状态下使用,需

要在充分低于联轴器常用转矩的转矩下使用。

从联轴器结构上来说,元件受到预压缩期间可在无背隙状态下使用,但使用过程中可能会产

生背隙。如考虑长期在无背隙状态下使用,推荐增大使用系数。

如需要在长时间实现更高精度控制定位,推荐使用本公司的膜片型系列联轴器。
