膜片型

SMPA-C双膜片-夹紧式-联轴器

发布时间:2020/4/14 9:10:10  点击量:

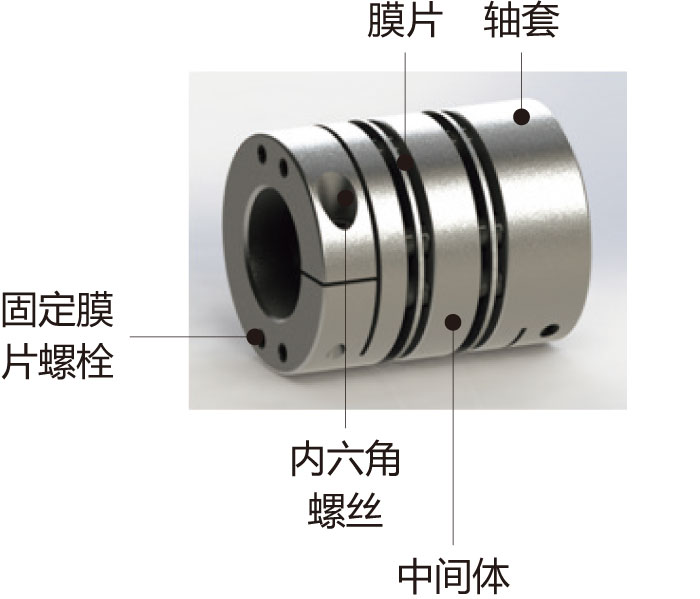

结构


特点

● 膜片型弹性联轴器

● 零回转间隙、高精密位置控制系统

● 低惯性,高灵敏度、高扭矩刚性

● 顺时针和逆时针回转特性完全相同

● 不锈钢膜片补偿径向、角向和轴向偏差

● 耐腐蚀性

● 夹紧式固定方式


材质

轴套

高强度铝合金

阳极氧化处理

中间体

高强度铝合金

阳极氧化处理

膜片

不锈钢

垫片

碳钢发黑

固定膜片螺栓

SCM43512.9级)

四氧化三铁保护膜(黑)

内六角螺栓

SCM43512.9级)

四氧化三铁保护膜(黑)


用途

● 伺服电机、步进电机、精密电机等

● 高速、高精密位置控制

● 精密编码器

● XY轴滑台、分度台

● 无尘、真空环境传动系统

● 酸碱性、温湿环境

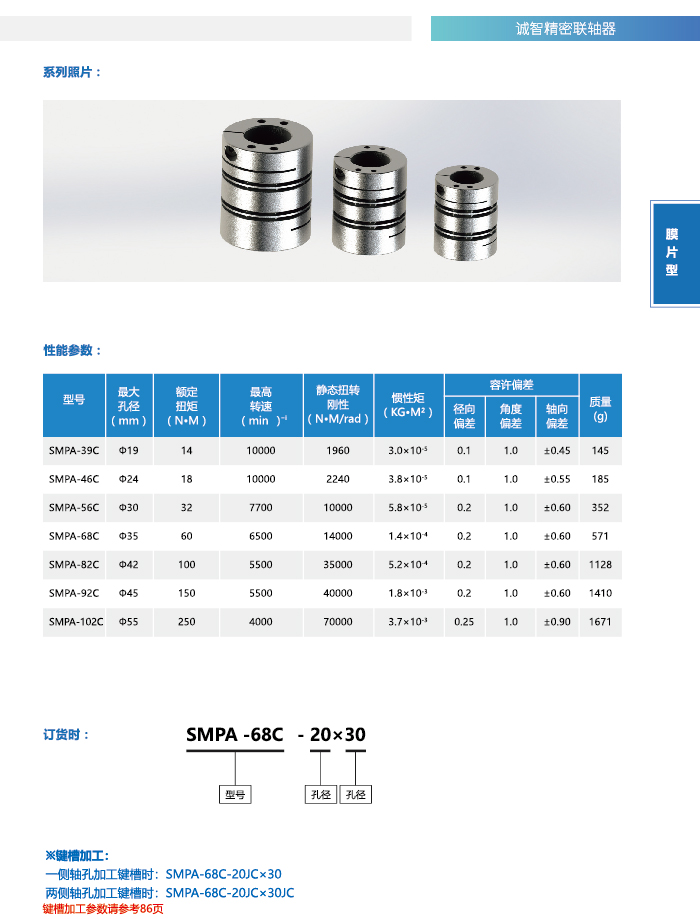

SMPA-C1_画板 1.jpg

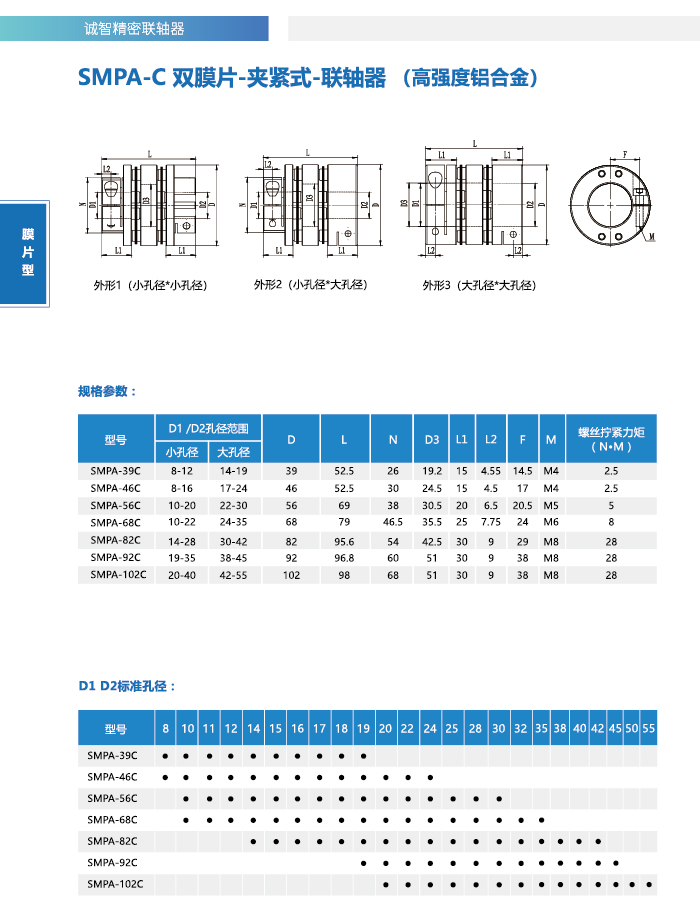

SMPA-C2_画板 1.jpg
